什麽是Wi-Fi 6 & 7
Wi-Fi 7 是 新一代的Wi-Fi 標準。相對於上一代的Wi-Fi 6 /6E，帶來了更快的數據傳輸速率。下麵的表格總結了他們之間的主要區別：
發射設備功率測試：CCDF
對於數字調製信號，信號在時域的表現形式一般為類噪聲信號，工程師往往用信號的峰值/均值功率比（峰均比 PAPR），也就是峰值因子（Crest Factor，以下簡稱CF），來評估信號的調製結果，及例如濾波器和放大器等關鍵器件的性能指標。CF可以在時域或者頻域測量中得到。由於信號的峰值功率分布為隨機性，所用測量設備的采樣速率大小，會對測試結果有很大的影響。采樣率越高，對應的時域分辨率越高，峰值功率的采樣也就越準確。
在研發中，工程師還常常關心不同幅度隨時間的分布函數，稱為CCDF（互補累計分布函數）。CCDF用來評估OFDM調製的多載波係統的峰值功率特性。下圖是Wi-Fi 6信號的CCDF測量結果，橫軸代表的是超過均值功率的dB值，縱坐標代表的是功率值出現的概率。
CCDF和CF的測試，常用到頻譜分析儀或者示波器。但對於像Wi-Fi這樣頻率高、帶寬寬的信號，上述方法的測試成本太高。並且受限於頻譜分析儀的中頻采樣率，以及實際應用中對多通道的並行測試要求（輸入/輸出功率監測，或者多天線設備的功率測量），因此采用高性價比的寬帶峰值功率計，成為了研發和產線應用的首選。
時域脈衝參數測試
Wi-Fi信號的數據包采用時域slot發射模式，也就是脈衝調製波形。通過測量Wi-Fi的時域脈衝波形參數，可以驗證數據包的傳輸時間，功率變化，波形失真等。對於Wi-Fi信號的時域脈衝參數測試，可以使用寬帶峰值功率計測量。

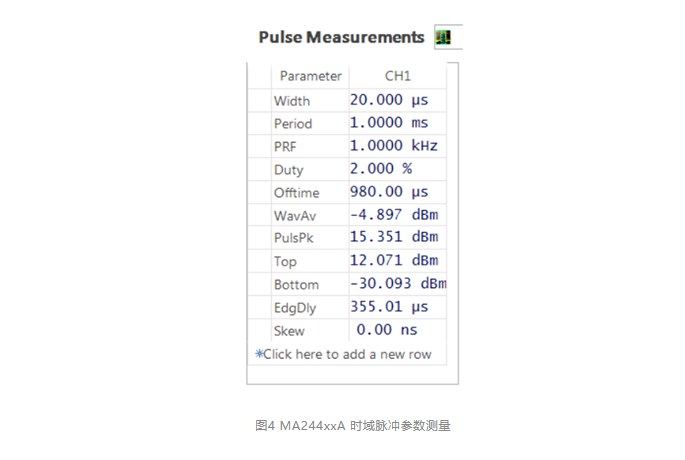

常見的脈衝參數包括時間參數和功率參數，如下圖所示的單脈衝包絡的參數定義，這些參數特別對於研發階段，對優化Wi-Fi發射單元器件特性，編碼方式等都有重要的指導意義。安立公司在峰值功率計測量中，加入了脈衝參數自動測量功能，主要的脈衝參數測量結果以列表方式給出。
由於發射機的發射功率會隨著工作溫度升高而降低。在評估Wi-Fi發射機多數據包發送的功率一致性，也采用時域脈衝功率測量，測量多個周期的相對發射功率變化。
安立的功率測量軟件提供可視化的脈衝測量結果顯示，並可自動測量多個脈衝周期的發射功率變化。如下圖測試結果，功率測量軟件自動檢測到14個脈衝信號，並自動測量出這些脈衝信號功率和時間參數，從而分析發射機的發射功率一致性。
安立MA244xxA寬帶峰值功率計
安立MA24406A/24408A係列寬帶峰值功率計，具備寬帶195MHz/165MHz VBW，以及高達10GS/s 的有效采樣率（重複隨機采樣），達到了100ps的時間分辨率，使得峰值功率捕獲效率更高，測試精度更高。特別適合Wi-Fi 6 ，以及Wi-Fi 7信號的功率測試。
峰值功率計的VBW帶寬決定了功率測量的響應速度，即檢波器的上升時間。對於幅度快速變化信號，VBW越大，功率測量精度越高。同樣對於數字調製信號的峰均比以及CCDF測量，大VBW帶寬能夠保證測量結果的準確性。
MA244xxA采用USB接口和PC連接，在一台電腦上實現多通道的並行功率測試。從而實現研發，以及產線的多通道測試需求。MA244xxA配套功率分析軟件，功能豐富，操作靈活。不僅具備脈衝的時域波形以及CCDF測量，同時支持脈衝識別和脈衝參數自動測量。
MA244xxA 內部采樣率為100MSa/s，而通過隨機重複采樣技術，采樣率可以達到10GSa/s，對應的時間分辨率可達100ps，以及最快上升時間可達3ns （MA24406A）。
支持最多8通道擴展和同時測量，得益於100ps的超高時間分辨率，MA244xxA能夠在通道間自動補時間延時，使得每個通道的時間測量參考點位置相同。
