為FPGA或CPU等複雜的電子元件供電時，需要根據特定順序以及延遲或上升時間啟用多個電源電壓。必須將電源消耗降至最低，並確保I/O在上電時處於高阻狀態。通常建議斷電順序需與上電順序相反。如果不按序操作，電流會超出指定閾值，可能會造成組件故障或損壞。在電路設計過程中，必須捕獲並分析多個電壓在電源啟動、關閉和故障期間的相關特性。
羅德與施瓦茨
解決方案的任務
RT-ZVC是一款多通道示波器探頭，可提供多達四個電壓和四個電流通道，並具有極高的動態測量範圍。每個通道都具備一個分辨率高達18位的ADC、5 Msample/s采樣率以及1 MHz帶寬。四通道RTO6示波器至多可支持兩個RT-ZVC探頭，因此最高可並行分析20 個電壓。在這種配置中，電流通道必須在外部分流器模式下用作高靈敏度電壓表。
高級分析功能
為驗證FPGA和CPU的上電與斷電順序，必須分析相應電源電壓的啟動與關閉特性。同時，有幾類電壓屬性需要滿足特定要求：
f 上電/斷電延遲：需要根據特定時間延遲啟用不同的電源電壓，相應延遲範圍從幾納秒到幾毫秒不等，具體取決於特定設備
f 特定電壓上升時間：FPGA、CPU和DSP等不同電源電壓的電平範圍通常介於1 V至5 V。此外，每個電壓都具備最小和最大建議上升時間，範圍從幾微秒到幾毫秒不等。因此，建議壓擺率範圍介於數伏特/毫秒至數伏特/微秒
f 電源電壓之間的差異：在上升期間 (見上文)，特定電壓之間的差異不應超過規定值
RTO6示波器是用於驗證所需電源序列參數的強大工具。可以使用示波器的集成式測量與數學運算功能分析特定電壓特性：
f 光標測量功能可手動分析多個參數，例如不同通道之間的延遲

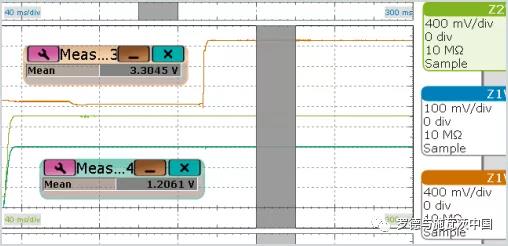

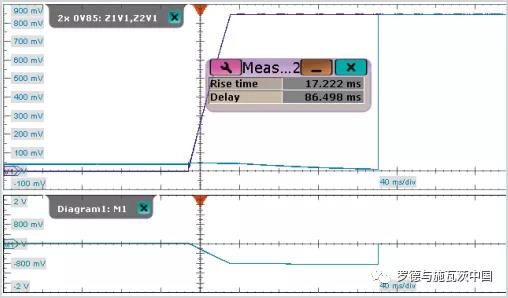

f 自動測量功能可直接測定屬性，例如通道間延遲或各電壓的上升時間。此外，RT-ZVC具有5 Msample/s采樣率，足以測量典型壓擺率 (伏特/毫秒)
f 針對各示波器信道的數學運算功能可以驗證所需電壓差
電源電壓容差小，精度高
除電源序列之外，穩定、清晰的電源路徑電壓也是確保電子設計具有良好性能的基礎。通常，電源路徑電壓及其容差範圍正在不斷縮減，以將功耗降至最低，並改善電池壽命。為分析FPGA或CPU中較小的電源電壓和容差範圍，測量設備需要具備相應靈敏度和精度。RT-ZVC性能卓越，電壓測量 精度為0.1%，電流測量精度為0.2%，是標準示波器信道的 10倍。
[ZVC參數]
RT-ZVC02/04多通道功率探頭
多達4 路電壓與4 路電流
18 Bit ADC @ 5 MSa/s
1 MHz 帶寬
6 檔低噪聲電流量程: 4.5 mA - 10 A
4 檔低噪聲電壓量程: 1.88 V - 15 V
內置數字觸發硬件
內置低通濾波器
高精度: 0.1 % 電壓與0.2 % 電流
