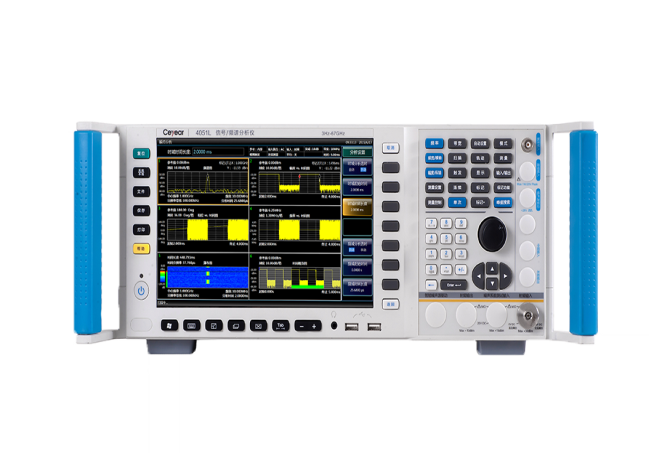

Ceyear 中電科思儀 4051A/B/C/D/E/F/G/H/L/N信號/頻譜分析儀

3Hz到4/9/13.2/18/26.5/40/45/50/67/85GHz，10種可選的頻段配置

具有到750GHz的外部頻率擴展能力（外部頻率擴展選件）

提供10MHz、40MHz、200MHz、550MHz、1GHz等5種分析帶寬配置方案

帶寬可靈活選擇，從10Hz至1000MHz共40餘檔

提供4GB的深度存儲，根據帶寬選擇，無縫捕獲時間可從幾毫秒直至數小時

可配置對應主機頻段的低噪聲前置放大器（最高頻率至67GHz）

1GHz顯示平均噪聲電平典型值-156dBm/Hz，配置前放後典型值為-167dBm/Hz

50GHz顯示平均噪聲電平典型值-141dBm/Hz，配置前放後典型值為-150dBm/Hz

67GHz顯示平均噪聲電平典型值-135dBm/Hz，配置前放後典型值為-150dBm/Hz

85GHz顯示平均噪聲電平典型值-135dBm/Hz

全數字中頻設計，優異的刻度保真度和中頻誤差

支持掃頻和FFT兩種掃描類型

零頻寬快速掃描，最快掃描時間1us

精確的頻率計數，計數分辨率可達0.001Hz

掃描點數在101～30001之間任意可選

可配置6條軌跡，具有豐富的標記操作功能

6種檢波方式，3種平均類型

支持時間門測量

具有占用帶寬、信道功率、鄰道功率測試功能

具有功率統計、突發功率、諧波失真、三階交調、雜散發射等測試功能

瞬態分析及信號回放分析

     — 頻域時域關聯測試便於理解並深入分析瞬態信號事件

     — 瀑布圖顯示，分析信號頻譜隨時間變化的宏觀規律

     — 同時分析信號頻率/幅度/相位隨時間的變化，助力功率控製、頻率鎖定過程的測試

     — 支持長達500M樣本（64位精度）的無縫捕獲數據存儲

     — 支持CSV、DAT等多種信號文件存儲格式

     — 支持信號文件的事後回放分析

矢量信號分析功能

    — 可對PSK、FSK、QAM等20多種通用單載波數字調製信號進行解調分析

    — 同時顯示解調前、解調後、參考信號、符號和各種誤差結果，支持頻譜圖、星座圖、矢量圖、相位軌跡圖、眼圖、誤差/符號表等多種顯示窗口

    — 提供脈衝搜索功能，實現對脈衝信號的搜索定位，支持用戶輸入同步字和偏移，顯示指定部分的解調結果

    — 具有自適應均衡功能，可用來從非線性調製誤差中分離出線性誤差，顯示係統幅頻響應和群時延

實時頻譜分析功能

    — 最大實時分析帶寬40MHz/200MHz可選，頻率覆蓋85GHz

    — 具備數字熒光頻譜、無縫瀑布圖、瞬時頻譜、功率vs.時間、頻率vs.時間等多種圖表

    — 100%截獲概率（POI）信號最短持續時間4.3μs

    — 頻率模板觸發、功率觸發等多種實時觸發功能，可用於捕獲和分析感興趣信號事件發生前後的數據

脈衝信號分析功能

    — 脈衝信號頻譜、時域特性測試支持20餘種脈衝參數測量（時間、幅度、頻率、相位）

    — 可完成選定任意脈衝，進行幅度、脈內頻率/相位特性、頻譜特性的細節分析

    — 對任意脈衝參數進行脈衝趨勢統計

相位噪聲測試/音頻分析/模擬解調分析功能

    — 相位噪聲測試提供一鍵式自動測量，滿足各種頻率源相位噪聲測試應用

    — 音頻分析具有獨立優化的音頻測量通道，用於低頻信號參數測試分析

    —模擬解調分析解調AM/FM/ΦM信號，測量調製指數、調製失真、剩餘調頻、調頻線性度等參數，用於模擬體製終端、通用模擬調製源的測試

DTMB測試功能

    — 能夠對單載波和多載波DTMB信號進行測量

    — 具有信道功率、肩部衰減、頻譜模板等射頻特性分析功能

    — 能夠自動識別信號的幀頭類型、調製方式，進行調製質量分析

    — 能夠對信道響應、脈衝響應進行分析

WLAN測試功能

    — 提供調製分析、頻譜平坦度、功率vs.時間、信道功率、占用帶寬、頻譜模板、功率統計CCDF等測量功能，可以對WLAN設備進行全麵測試

    — 測量設置菜單靈活，既可以進行一鍵式測量，也可手動設置，便於用戶對WLAN信號進行完善的測試分析

    — 提供星座圖、誤差表、符號表、EVM vs.載波、增益不平衡vs.載波、正交誤差vs.載波、幅度誤差vs.時間、相位誤差vs.時間、頻譜、時域波形等多種顯示圖譜

絕對功率測量功能

    — 支持USB功率探頭實現高精度功率測量

    — 指標等同高精度功率計

可實現帶寬達200MHz/550MHz寬帶信號實時記錄

數據記錄儀，支持SSD和HDD兩種介質類型

275MHz～475MHz(可擴展)高中頻輸出，1Hz頻率步進，提供30dB增益，1dB步進

10MHz～160MHz中頻輸出，1Hz頻率步進，4檔自動增益控製電平

數字重構信號輸出，提供任意中頻、AM/FM解調和IQ解調信號輸出

支持中英文雙語

人性化的自動調諧和自動刻度功能

支持一鍵式快捷測量

10.1英寸寬屏液晶顯示器，1280*800的屏幕分辨率，更清晰地展現測量結果

支持USB、LAN、GPIB、監視器等多種輸入輸出接口，方便用戶操作
